出口型汽車衡地磅（分體式）

制作：河南特力測控技術有限公司

一、出口型汽車衡地磅概述

出口型電子汽車衡地磅采用當今世界先進的稱重傳感器和稱重顯示儀及各種外配設備而設計的全電子模塊化汽車稱重系統。

稱重傳感器采用先進技術，能對溫度系數、非線性、滯后和蠕變等進行自動數字化補償；儀表功能豐富，存儲功能強；秤臺采用U形冷彎型鋼組焊而成，整體剛度、抗扭性能及臺面的局部剛度都有很大的改進；秤臺設計模塊化、標準化、系列化，可以自由組合成多種規格。整臺汽車衡系統環境適應性強，加強配置后可實現全智能化及無人值守,并且計量性能優越，準確度高，長期穩定性好，安裝調試維護方便。廣泛用于國外冶金、礦山、機械、化工、港口及公路貨站等行業。

出口式電子汽車衡采用U型截面梁作為秤體的力學結構，結構合理，用料省，剛性強。焊接采用二氧化碳保焊連續焊縫，型腔全密封，耐腐蝕。施工工藝簡單、快速。

充分考慮了海運集裝箱運輸對汽車衡秤體尺寸的限制，同時又必須兼顧秤體的剛度要求和終端客戶現場的安裝便捷要求。據此特力公司自主開發了兩款出口結構汽車衡，結構合理，安裝快捷，風靡海外市場。同時也可用于對超寬運輸有限制的國內市場。

二、出口型汽車衡地磅結構分類

充分考慮了海運集裝箱運輸對汽車衡秤體尺寸的限制，同時又必須兼顧秤體的剛度要求和終端客戶現場的安裝便捷要求。據此特力公司自主開發了兩款出口結構汽車衡，結構合理，安裝快捷，風靡海外市場。同時也可用于對超寬運輸有限制的國內市場。

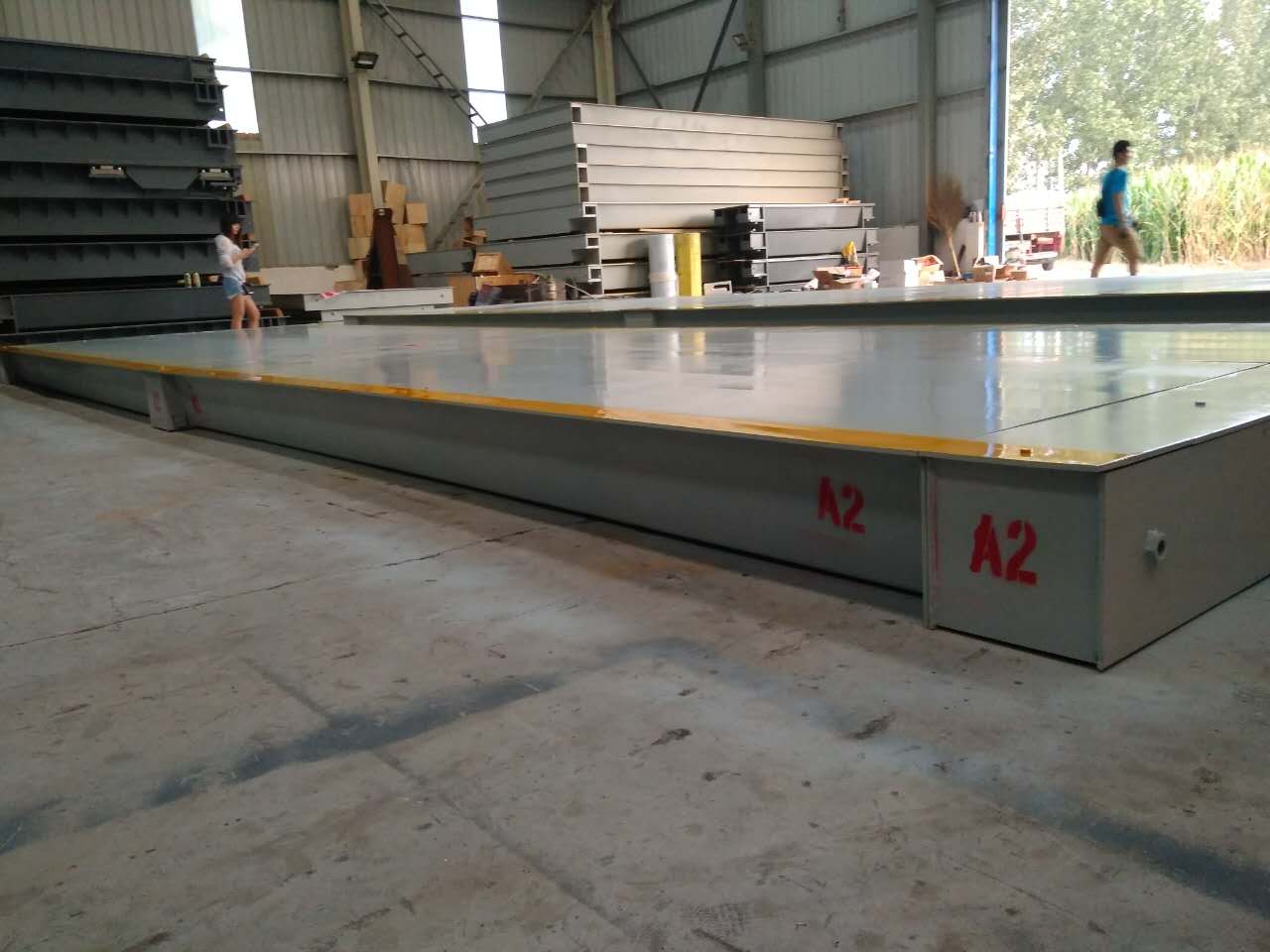

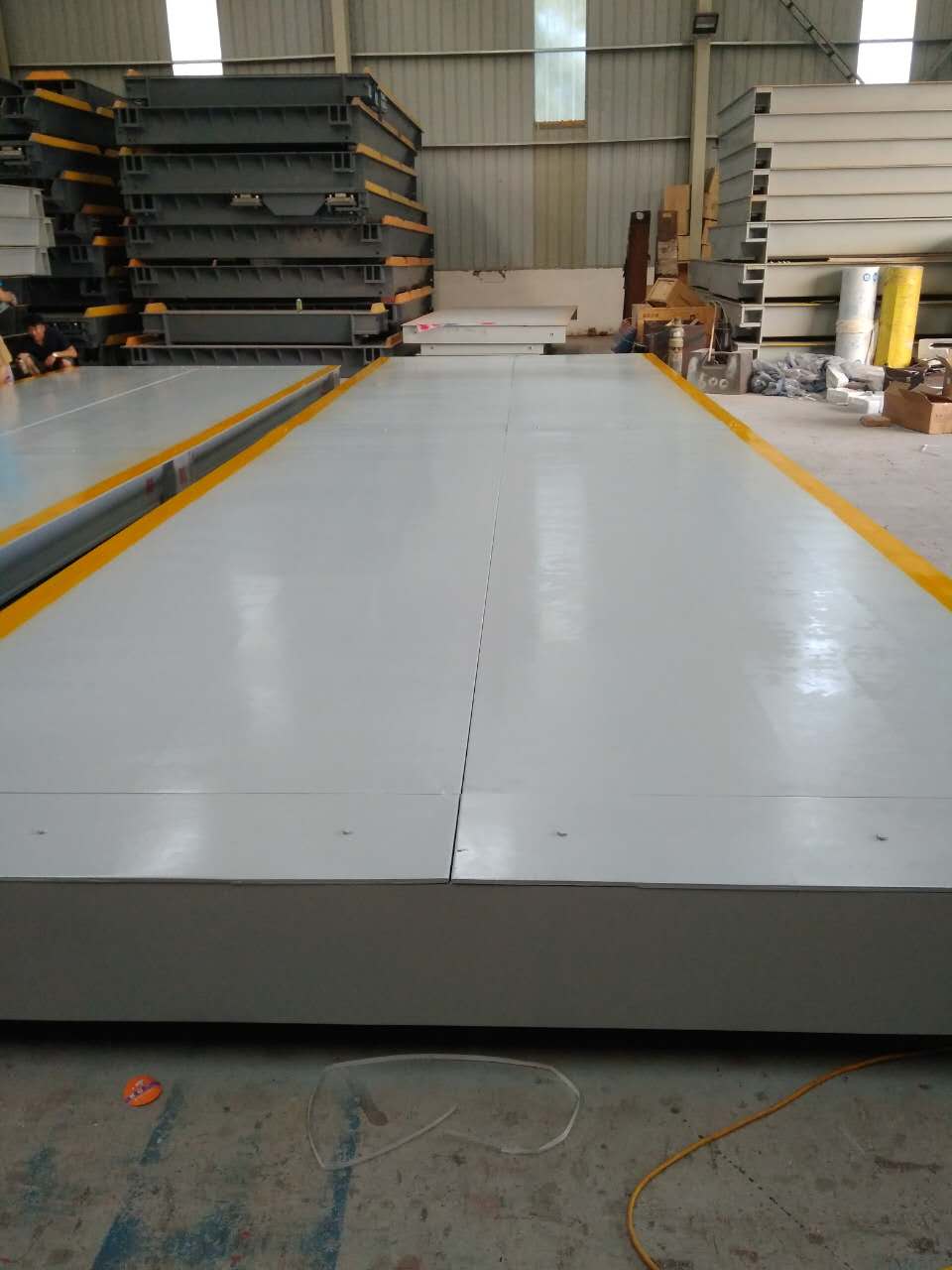

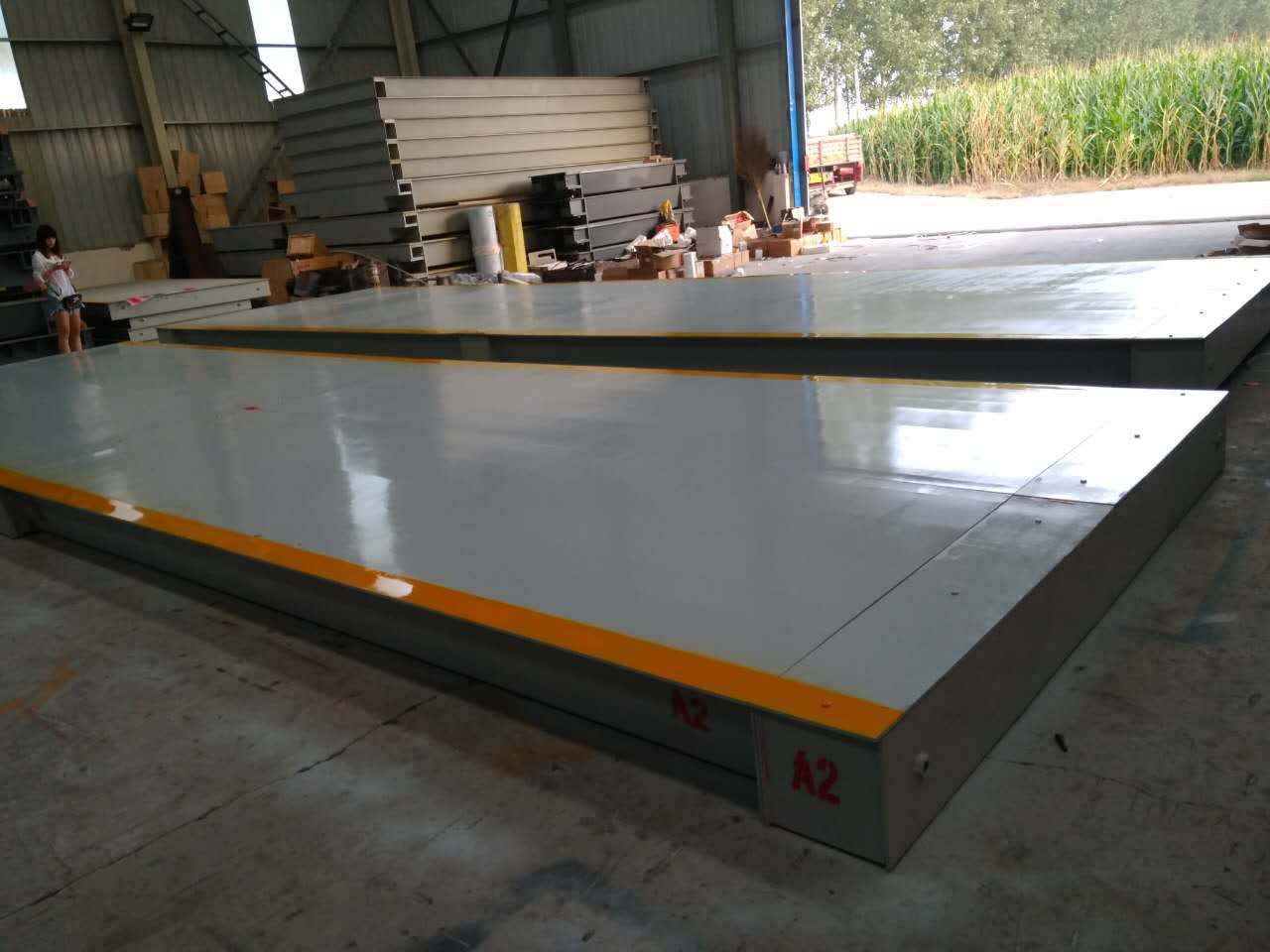

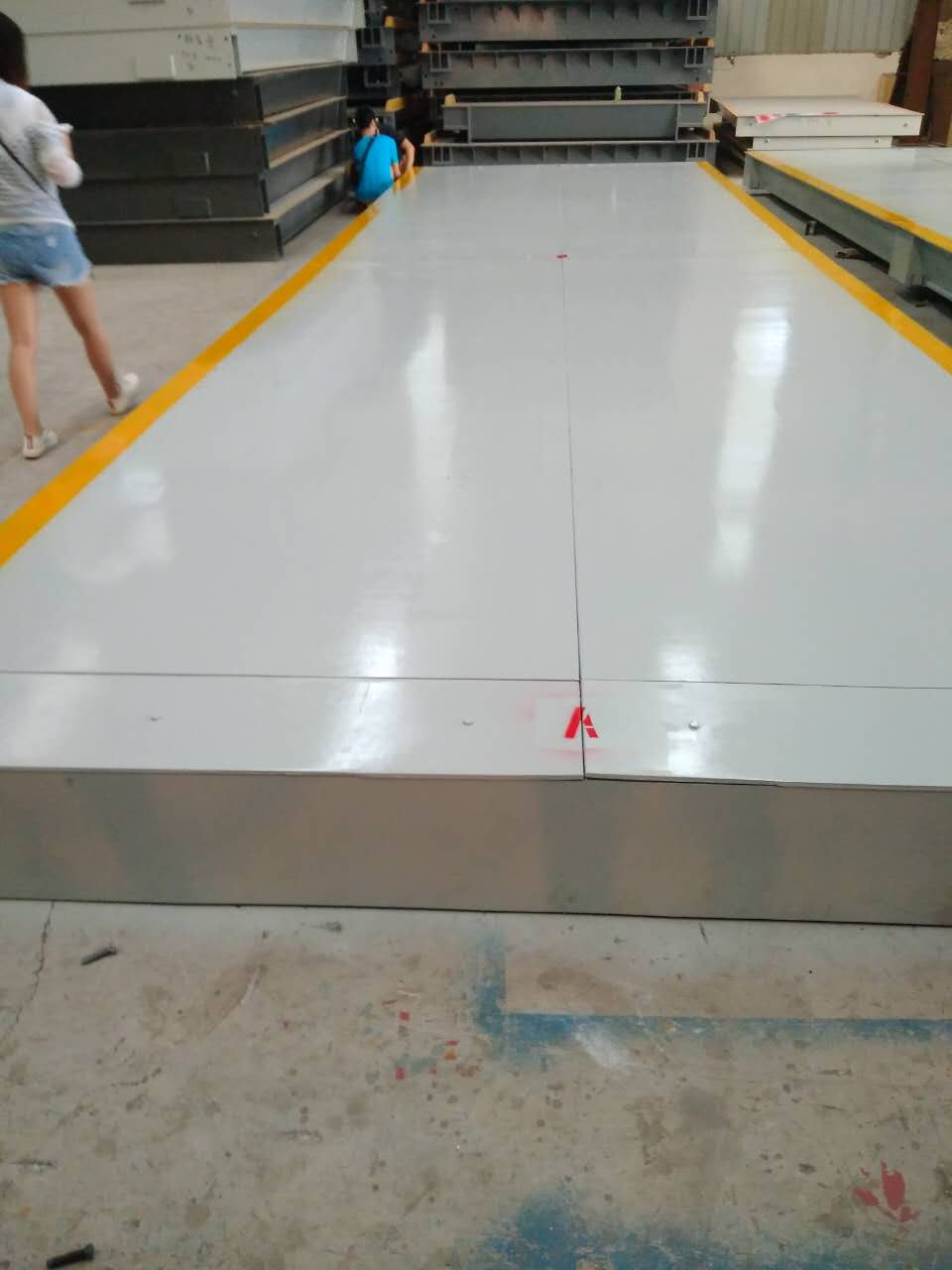

1、中間剖分型（HALF型），U形主梁，中間剖分，用螺拴聯接，裝拆簡易；完全適合20英尺、40英尺，高柜或開頂集裝箱運輸；

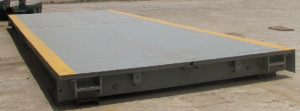

2、模塊型(MODULE型)，H型鋼主梁，H型鋼兼作兩側護欄，結構更安全，更合理。更利于提高衡器的系統精度； 模具化生產，模塊化安裝，部件完全互換，是新一代出口式汽車衡結構； 完全適合集裝箱出口運輸，并且運輸效率更高。

三、出口型汽車衡地磅組成部分

1、秤臺（分體式）【必備件】

2、高精度數字式傳感器【必備件】

3、稱重顯示（儀表）【必備件】

4、集線器（接線盒）【必備件】

5、附件（螺栓、蓋板、墊板、連接線等）【必備件】

6、防爆套件（EXIBIICT4/CT5，EXIAIICT6）【選配件】

7、打印機 （松下P1121針式打印機）【選配件】

8、大屏幕顯示器（3英寸，5英寸，8英寸）【選配件】

9、英文版稱重管理軟件【選配件】

10、防浪涌電源保護器【選配件】

11、UPS不間斷電源【選配件】

三、出口型汽車衡地磅綜合參數指標

1、綜合技術指標如下圖表1所示：（3*12米為例）

表1

2、電器部分性能及參數

1） 數字傳感器，其主要性能優點:全部數字信號輸出，具有高精度、穩定性和抗干擾能力，數字傳輸距離達280m.數字補償技術性能更優于模擬式傳感器，橋式結構，過載能力強，無需專門工具，安裝維護方便，自診斷功能故障排除迅速偏載調整保證優秀的計量性能惡劣環境防護提高可靠性全不銹鋼焊接密封IP68, 防水、防潮、防腐蝕，適用于惡劣工業環境更換傳感器不需重新標定。其技術指標如下表2所示:

表2

2） 數字稱重儀表，其主要功能有可連接數字傳感器，自動/手動角差修正，軌道衡修正模式，數字傳感器通訊地址修改功能，單個傳感器數據查看功能，用內碼顯示方便，替代感量砝碼觀察及分析允差，零位跟蹤范圍、置零（開機/手動）范圍可分別設置，二檔分度值自動切換；非線性修正功能和標定誤差修正功能，定時關機功能，快速填充式過磅單打印功能設置，稱重記錄貯存/檢查/刪除/斷電保護，配備RS-232C（RS422/RS485選配）通訊口，配備電流環大屏幕通訊口；配備標準并行打印接口。其主要參數如下表3所示：

表3

3） 數字接線盒，品牌，上海耀華，其主要功能連接所有數字傳感器，經過AD轉換通過信號線把數據傳輸給數字儀表，不銹鋼材質密封處理，防護等級IP68，防潮防浪涌，經久耐用。

4）信號線，采用6芯雙屏蔽信號線，材質為銅，具有傳輸速度快、防干擾、防潮、防腐，使用壽命可達100年。

5）聯想商務用機【選配件】

聯想商務用機

頂置開機按鈕頂置開機設計，方便您的操作USB分離設計方便您同時連接多個USB外設抗菌鍵盤鼠標鍵盤、鼠標采用抗菌材料，避免細菌吸附，保護您的健康后I/0安全蓋板頂置可選配后I/O安全蓋板，既不影響端口正常使用，又能起到鼠標鍵盤機箱鎖孔可選配機箱鎖，保護主機內部PC板卡類部件資產安全聯想一鍵恢復就像24小時貼身IT維護專家，助您即刻恢復生產力，減少IT維護支出第二代智能Intel酷睿處理器可選AMD 760G平臺Intel 核芯顯卡8GB內存，配合64位操作系統，為您提供完美運硬盤保護通過對硬盤數據與COMS參數的保護，使電腦迅速還原到正常狀態，保證電腦免受病毒和惡意破壞導致的系統崩潰，減少維護成本低噪音設計運行噪音低至30分貝，遠遠低于國家標準(45分貝)，給您帶來更舒適的工作環境符合權威標準十環認證、中國節能認證、中國和歐盟Rohs(無鉛)標準。

6）OKI-24針打印機

OKI打印機是一款多用途80列重負荷平推式票據打印機。OKI外形精巧，具有超強的金屬機械結構和鏈式送紙裝置，加上特有的票據厚度自適應功能，操作非常簡單。整機采用1.6mm鋼制機架制造，簡單易用、耐用，功能強大，用途廣泛，性能價格比特高，是商業、財稅、零售、餐飲等行業打印各類票據的選擇。

7） 英文版稱重管理軟件主要功能

a、用戶設置功能：滿足系統的個性設置，完成串口通訊、用戶自定義的磅單和報表格式、修改當前用戶的登錄口令、屏幕刷新等設置。

b、數據庫管理功能：操作日志查詢（便于對操作過程進行跟蹤）、數據庫字段設置、基礎數據庫（貨物名、規格、客戶單位名稱、車號代碼、車輛皮重等信息）的導入、選擇數據庫、數據庫備份或初始化、交易數據遠傳至遠程SQLServer數據庫等。

c、數據維護功能：進行基礎數據庫（貨物名、規格、客戶單位名稱、車號代碼、車輛皮重、訂單等信息）的添加、刪除、修改等維護。

d、查詢打印功能：對報表、未完交易數據、已交易數據、已刪除數據等進行瀏覽查詢。

e、系統設置功能：完成系統運行的準備工作，進行軟件使用單位名稱、皮重報警范圍、稱重方式重量單位及系數、語言選擇等的設置。

f、用戶管理功能：分別設置操作員的模塊功能使用權限。
